Siegenia Ložisko spodní - Aubi 300
Popis
Ložisko spodní Siegenia aubi 300
Rámová část 338, křídlo EW 001
- pro plastová okna
- balkonové dveře
Seřízení výšky provedete nastavením ozubeného kolečka
Rozměry:

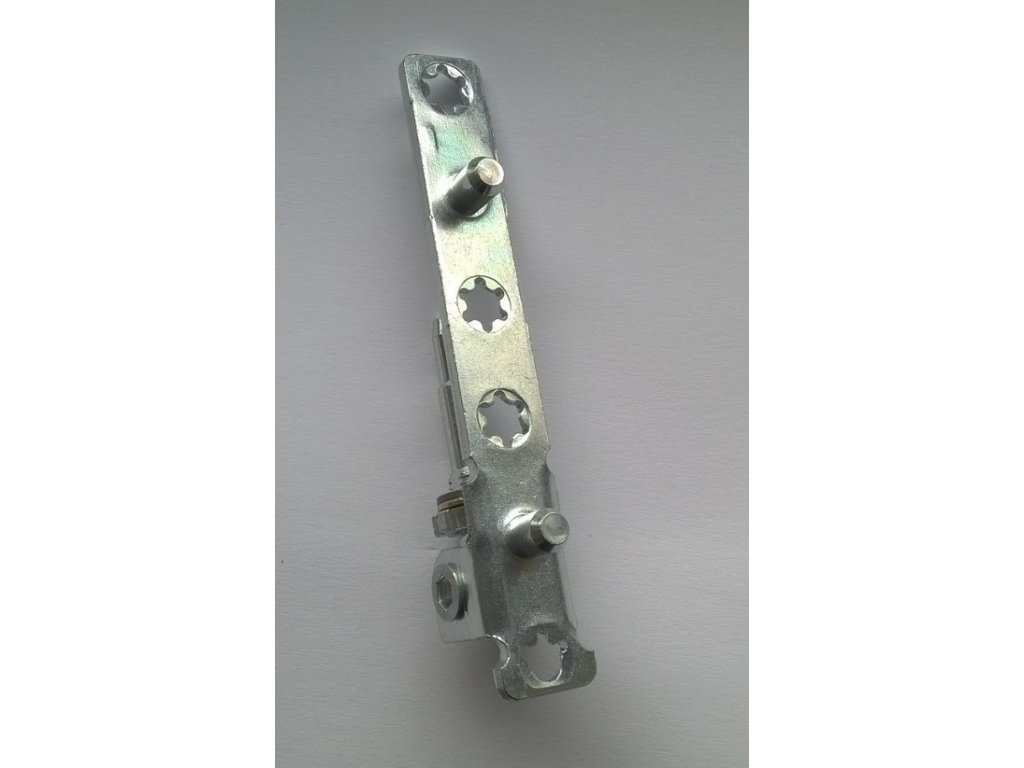

Rámová část:
výška pantu - 93mm
čepy průměr - 6mm (Při výměně se musí nepatrně převrtat(zvětšit) otvory v rámu dveří, původní panty mají obvykle čepy 3mm, úpravu proveďte vrtákem průměru 6-6,5mm)
rozteč mezi čepy - 50mm
rozteč mezi horním a dolním otvorem pro uchycení - 80mm
Křídlová část:
výška pantu - 86mm
čepy průměr - 6mm
rozteč mezi čepy - 45mm
rozteč mezi horním a dolním otvorem pro uchycení - 45mm
Pant by se měl pokud možno měnit vždy v sadě křídlo i rám

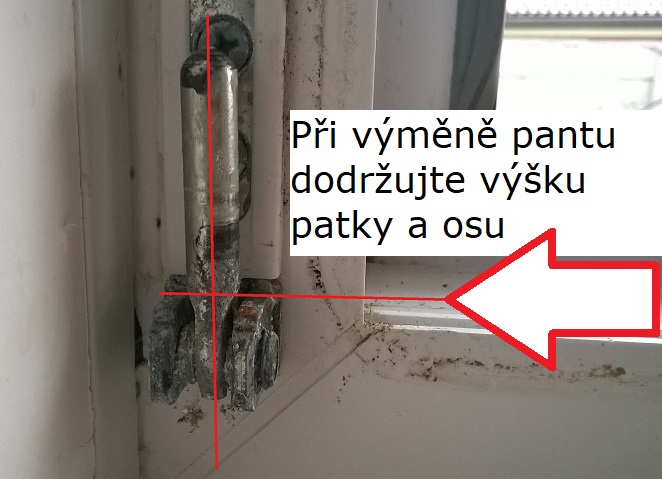

Při dodržení max. nosnosti lze pant použít jako náhradu za starší typy spodních pantů Siegenia. Při použití pantu jako náhrady se musí do rámu okna/dveří navrtat nové otvory pro uchycení tak, aby svislá osa a spodní patka(kostička) byla ve stejné výšce jako u původního pantu.
Nastavení pantu provedete seřizovacím klíčem do požadované výšky. Klíč najdete zde...
| Rámová část: výška pantu | 93mm |
| Rámová část: čepy průměr (?) | 6mm |
| Rámová část: rozteč mezi horním a dolním otvorem pro uchycení | 80mm |
| Křídlová část: výška pantu | 86mm |
| Křídlová část: čepy průměr (?) | 6mm |
| Křídlová část: rozteč mezi horním a dolním otvorem pro uchycení | 45mm |
